在集成电路设计的浩瀚星空中，芯片测试是确保产品质量与可靠性的关键一环，而DUT Board（被测器件板）设计则是连接芯片与测试系统的桥梁。对于初入行的萌新而言，掌握DUT Board设计技能，无异于获得一张通往芯片测试领域的速通票。本文将带你快速了解DUT Board设计的核心要点，从概念到实践，开启你的集成电路设计进阶之路。
一、什么是DUT Board？为何如此重要？

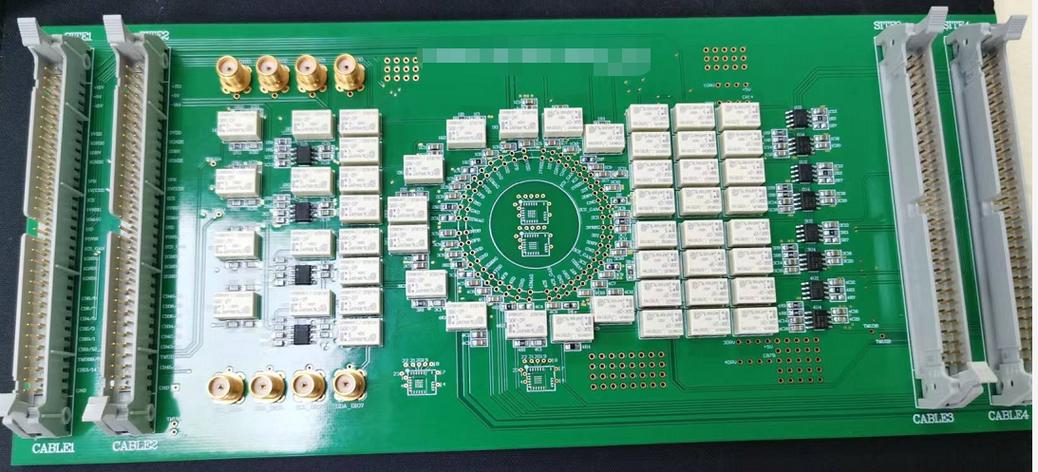

DUT Board，即被测器件板（Device Under Test Board），是芯片测试系统中直接承载待测芯片的印制电路板（PCB）。它负责将测试机（ATE）的资源引脚通过精心设计的走线连接到芯片的引脚上，同时提供电源配送、信号完整性保障以及散热管理等功能。一个优秀的DUT Board设计，能够最大化测试覆盖率、提升测试效率并降低误判率，直接影响芯片的量产成本与上市时间。
二、DUT Board设计的核心要素
1. 信号完整性（SI）设计：面对高速数字与射频信号，阻抗控制、串扰抑制、反射最小化是首要任务。盲埋孔、差分对走线、地屏蔽等技术的运用，能显著提升信号质量。
2. 电源完整性（PI）设计：低纹波、低噪声的电源配送网络（PDN）是芯片稳定工作的基石。合理布局去耦电容、选择低ESR/ESL元件、规划电源平面，是PI设计的关键。
3. 热管理设计：大功耗芯片需要高效的散热路径。通过热通孔、散热焊盘、金属基板等手段，将热量快速导出，避免芯片过热失效。
4. 机械与可制造性设计：考虑探针台或测试夹具的接口、板厚与翘曲控制、元件选型与布局，确保DUT Board易于加工、组装与维护。
三、萌新速通车：快速上手的实用技巧
- 从参考设计起步：芯片厂商通常提供DUT Board参考设计，仔细研读其布局布线与叠层结构，理解设计意图。
- 善用仿真工具：在投板前进行SI/PI仿真，早期发现潜在问题。HyperLynx、ADS等工具可帮助优化设计。
- 遵循设计规则：与PCB厂家确认工艺能力，设置合理的线宽线距、孔径与阻焊规则。
- 重视去耦电容布局：尽量靠近芯片电源引脚，减小回路电感，多个容值并联覆盖宽频段。
- 迭代与验证：首版设计后，通过实际测试（如眼图、电源纹波测量）验证性能，积累经验并持续改进。
四、集成电路设计视角下的DUT Board
在集成电路设计流程中，DUT Board是芯片从设计到量产的关键验证载体。与芯片设计协同考虑测试需求（DFT），可简化DUT Board设计复杂度。例如，合理规划测试引脚、内置自测试（BIST）电路，能减少外部走线密度，提升测试可靠性。DUT Board设计经验反哺芯片设计，帮助工程师更早识别封装与测试挑战，实现设计-测试协同优化。
五、
DUT Board设计融合了电路设计、PCB工艺、信号完整性与热管理等多学科知识，是集成电路测试领域极具价值的技术方向。通过本文的速通指南，希望萌新工程师能快速建立知识框架，在实践中不断精进，为芯片测试保驾护航，在集成电路设计的道路上稳步前行。
